JLinK刷固件教程#

解决市面上购买到的盗版jlink使用Ozone时的报错问题（采用重刷固件及添加License的方式）

• 需要准备一个能正常使用的jlink(提示盗版的也可以)

jlink刷固件及解决报错克隆问题#

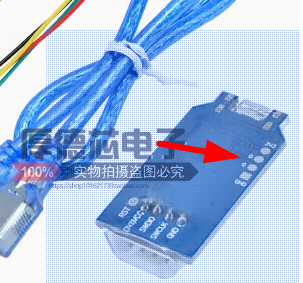

1.首先将jlink与被刷入的jlink连接

3.3 -> 3.3

GND -> GND

SWCLK ->C

SWDIO ->D

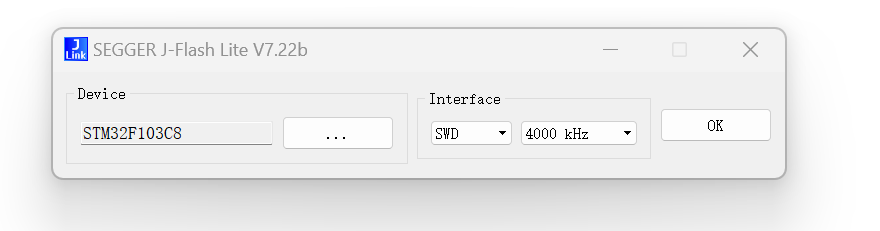

2.然后打开SEGGER . J-Link v7.22b文件夹中的J-Flash Lite v7.22b#

device是你的jlink中间的芯片的型号，我的是stm32f103。其他的与图片上一致即可，按OK进入烧写。

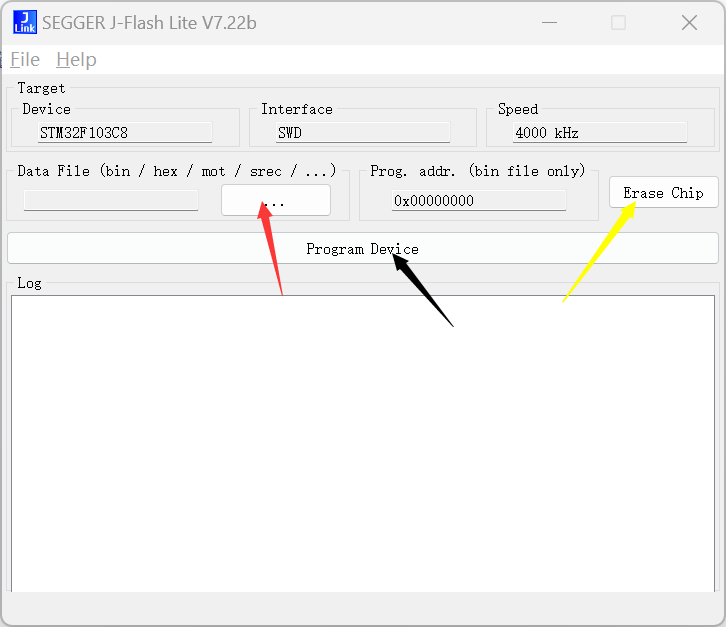

3.第一步点击红色箭头处的三个点，选择jlink固件/OB-STM32_V754_Addr-0x8000000_Change date to to 30-02-02(Licensed-CBT6-128K_USE).hex#

0B-STN32 V754 Addr-ox000000 _Change date to to 30-02-02（Licensed-CBT6-128K_USE）.hex 支持的是128KB的MCU

/jlink固件/JLink_ARM_OB-64KB.hex 支持的是64KB的MCU

根据MCU选择固件

第二步点击黄色箭头的erase Chip（擦除芯片的flash）

第三步点击黑色箭头的program device （烧写固件）

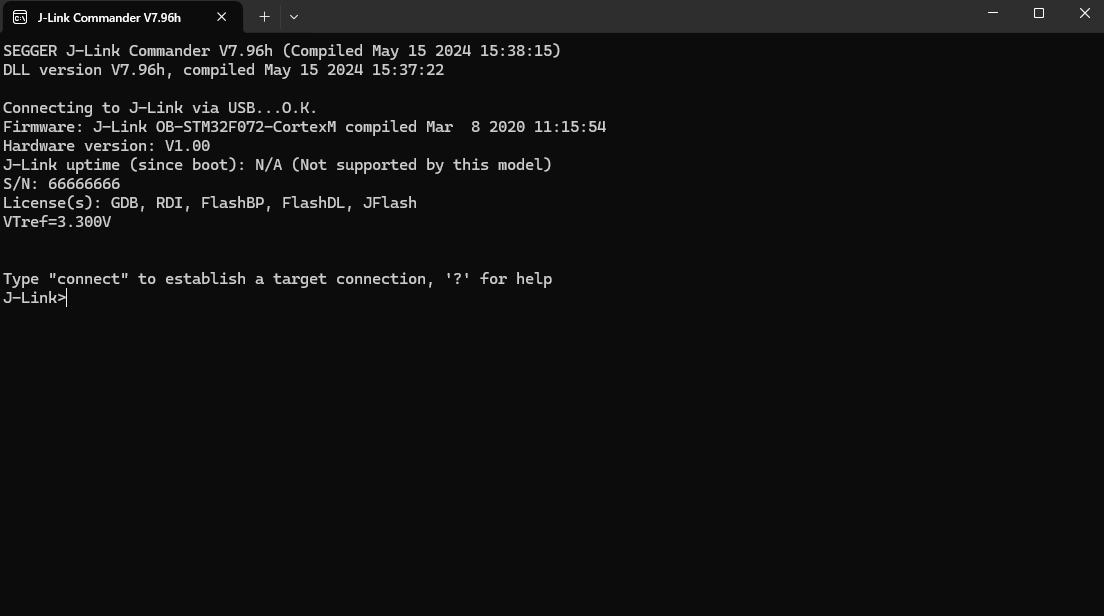

4.烧写完成后打开jlink制固件教程（解诀报错盗版克隆）\SEGGER - J-Link v7.22b\J-Link Comander v7.22b#

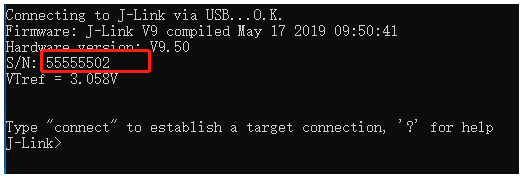

首次打开S/N可能为-1，这时就需要修改S/N.

打开jlink刷固件教程（解决报错盗版克隆）\JLink_v61zjJLink.exe

输入图中命令即可修改，建议S/N为八位数

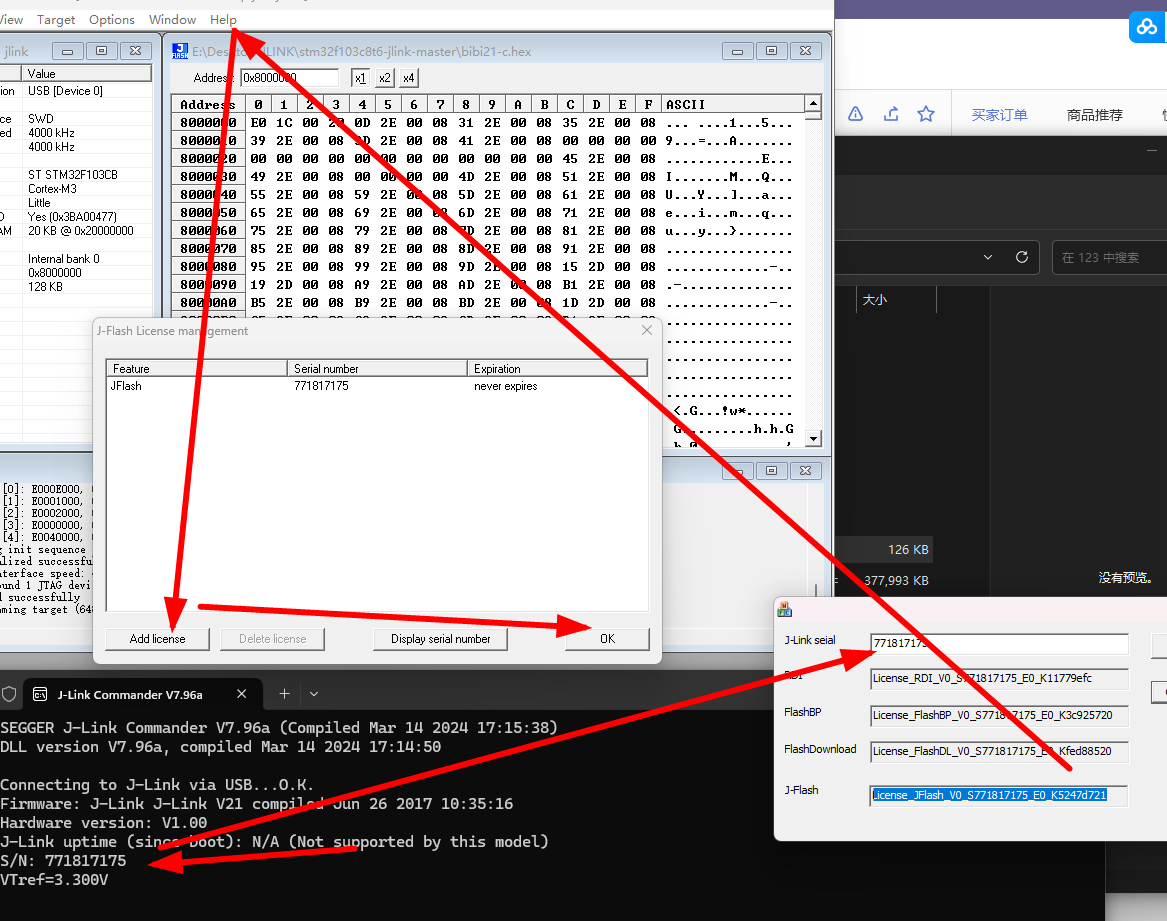

5.最后就是输入license#

JLink提取固件教程#

详细教程待完善

注意事项

1. 序列号不能为黑名单里面的那几个。此条不重要，因为没人去用那些特殊序列号
2. 新型号不能内置GDBFull，有了直接报错。所有型号不能内置RDDI，有了直接报错
3. 硬件版本v9~v11并且序列号开头为26,5,82的，和版本号v1并且序列号开头为80的，不许内置JFlash或RDI特性

附录#

exec setsn=20090928			//设置下载器SN码，下载器制作好时默认-1，需手动更改且只能更改一次
                            //SN码根据自己喜好设置
                            //下面为下载器需要的许可证
exec addfeature RDI			//添加RDI
exec addfeature FlashDL		//添加FlashDL
exec addfeature FlashBP  	//添加FlashBP
exec addfeature JFlash		//添加JFlash
exec addfeature GDBFull		//添加GDB
